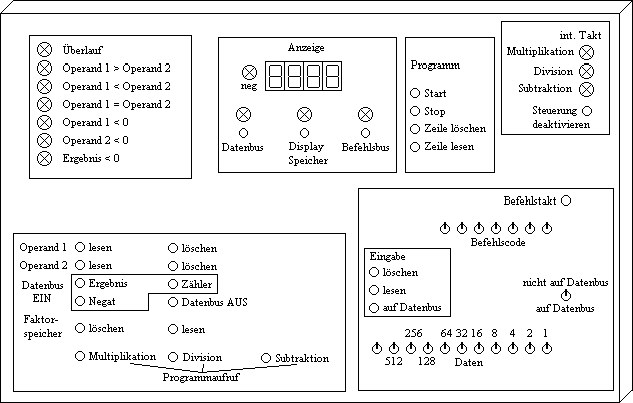

Anhang: Bedienelemente auf der Konsole

Die Leuchtdioden oben links zeigen die vom Vergleicher ausgegebenen Leitungen an. Die Anzeige ist im Dezimalsystem. Der Decoder ist nicht von mir entworfen und gebaut worden. Über die drei Taster kann gewählt werden, was im Display angezeigt wird. In der „Programm“-Gruppe kann das externe Programm gestartet und gestoppt werden. Außerdem kann der Programmzähler mit „Zeile löschen“ und „Zeile lesen“ bei gestopptem Programm auf eine beliebige Zeilennummer gesetzt werden. Unten links befinden sich viele Taster zum Geben von Einzelbefehlen. Unten rechts können auf den Datenbus beliebig einstellbare Werte geschaltet werden. Außerdem können beliebige Befehle manuell gegeben werden. Der Eingabespeicher kann von hier aus beschrieben werden. Die Anzeigen für den internen Takt zeigen den Takt der internen Programmsteuerungen an. Nachdem die internen Steuerungen (falls sie manuell aufgerufen werden) ihre Aufgabe beendet haben, sind sie durch den Taster „Steuerung deaktivieren“ auszuschalten.
