Um einen Befehl auszuführen, muß man daher den entsprechenden Befehlscode auf den Befehlsbus legen (denn die Eingangs-Bits des Decoders sind mit dem Befehlsbus fest verbunden), und dann den Befehlstakt geben.
Zurück zum Inhaltsverzeichnis
Befehlserkennung

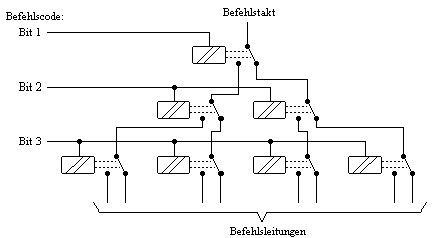

Die diversen Befehlsleitungen im Rechner sollen über binäre Befehlscodes zugänglich gemacht werden. Dies geschieht sehr einfach über einen sogenannten „binären Baum“ aus Relais. Hier ein die Schaltung des Befehlsdecoders mit drei Bits:
Um einen Befehl auszuführen, muß man daher den entsprechenden Befehlscode auf den Befehlsbus legen (denn die Eingangs-Bits des Decoders sind mit dem Befehlsbus fest verbunden), und dann den Befehlstakt geben.
Eine Tabelle mit den Befehlscodes befindet sich im Anhang A.
